WT2S-N131S10 光電開關

極小且極堅固

研發出更加緊湊、輕便與智慧型機器。極小的新一代W2S-2迷你型光電感測器提供機械製造中的全新設計可能。具備開創性特點:帶有背景遮蔽功能的感測器甚至可識別出極黑部件(反射率為1%)。同時,W2S-2擁有相對於該外殼等級而言的出眾檢測範圍。

無論在醫藥工業還是自動搬運或安裝機中,W2S-2提供極小型設計(具備工業領域的高可靠性)的最佳性能。已跨入工業4.0時代:透過控制器完成檢測範圍的調節以及持續監控。W2S-2減輕具備計數、時間標記和抖動功能的機器控制器負擔。

也可使用透過3檔調整旋鈕進行調節的精確型感測器與具備固定檢測範圍(15 mm、30 mm、45 mm與60 mm)的感測器。

01

特徵

  • 感測/檢測原理    直接反射式光電感測器, 背景遮蔽功能

  • 尺寸(寬 x 高 x 深)    7,6 mm x 25,1 mm x 12,5 mm

  • 外殼形狀(發光)    方形

  • 最大檢測範圍    1 mm ... 30 mm 1)

  • 檢測範圍    1 mm ... 30 mm 1)

  • 聚焦方式    15 mm

  • 光源類型    可見紅光

  • 光投射器    PinPoint LED針點式光點

  • 光點大小(距離)    Ø 1,5 mm (15 mm)

  • 波長    660 nm

  • 調整    無

1) 反射率為90%的白色物體(參考DIN5033標準).

機械/電氣



02

  • 電源電壓    10 V DC ... 30 V DC 1)

  • 殘餘漣波    ≤ 5 Vss 2)

  • 開關輸出    NPN

  • 開關方式    入光動作

  • 輸出電流     Imax.≤ 50 mA

  • 反應時間    < 0,6 ms 3)

  • 開關頻率    800 Hz 4)

  • 連接類型    電纜線,3蕊, 2 m 5)

  • 電纜線材質    PVC

  • 電纜線直徑    Ø 2,4 mm

  • 保護電路    A 6)    C 7)    D 8)

  • 重量    18 g

  • 產品特色    ✔

  • 極性反向保護    ✔

  • 短路保護    ✔

  • 外殼材質    ABS塑膠

  • 透鏡材質    PMMA

  • IP等級    IP 67IP 69K

  • 工作環境溫度    –20 °C ... +50 °C

  • 儲存環境溫度    –40 °C ... +75 °C

1) 限值.

2) 不得超過或低於Uv公差.

3) 電阻負載下的信號傳播時間.

4) 亮/暗比 1:1.

5) 0 °C以下勿折曲電纜線.

6) A = UV接頭反極性保護.

7) C = 干擾抑制.

8) D = 輸出過電流及短路保護.

03

規格圖

LMS雷射感測器規格

尺寸圖

尺寸 (mm)

LMS雷射感測器規格

光點大小



LMS雷射感測器規格
LMS雷射感測器規格

04

應用範例
LMS雷射感測器規格

晶片鍵合機中的檢查與定位解決方案

晶片鍵合機中,設定的碎片或晶圓矩形薄片將鍵合至引線架。若未將鍵合劑精確定位至引線架上,則半導體晶片作廢。應在晶片放置前識別出錯誤的鍵合位置。使用Inspector 2D視覺感測器提升鍵合機的可用性。Inspector可定義多達32種不同的參考圖像與16種開關輸出。高速放置晶片的前提是極高的精度。包含整合型HIPERFACE®介面的非接觸式馬達回授系統TTK70,還可採用低於二位數的µm級精度告知大幅相對運動。WT2S光電感測器精確檢測引線架使用部分的起始點,用於後續的晶片鍵合。

LMS雷射感測器規格

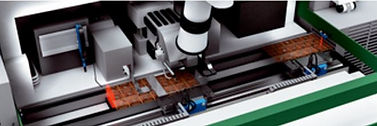

引線鍵合機中的檢測與定位解決方案

高溫籠罩鍵合頭周圍區域,因此需在此處使用具備相應抗性的光纖系統。反應時間僅16 µs的WLL180T光纖型感測器結合LL3光纖,可向控制單元提供用於邊緣識別的精確信號。夾爪需以極快速度移動薄型引線架,因此要求最高精度。TTK70線性編碼器的兩個整合型讀取頭以低於兩位數的µm級精度運行,其中速度可高達10 m/s。因此,它有助於提升機器吞吐量。WT2S直接反射式光電感測器確保引線架輸送至下一空閒位置。

LMS雷射感測器規格

採用智慧型檢測方式準確校準托盤

校準中即使是細微錯誤也將造成損傷,識別此類錯誤通常造價昂貴且複雜。对此,SICK研发了WT2 Slim迷你型光電感測器。它在校準時提供最高精度,而且省去基於雷射型解決方案的成本與風險。PinPoint LED 針點式光點技術採用聚焦的精確光點,它與雷射一樣準確,但擁有更長的使用壽命。
