WS/WE260-S270 對照式光電開關

同一結構應對所有情況



產品家族W260將六個不同的檢測系統合於同一結構中。多種功能簡化整合,同時降低了設備繁複性。此外,採用該結構的產品系列還提供適合DC或AC/DC電源電壓的版本。

所有操作元件可輕鬆使用且透過蓋罩得到保護。此外安裝支架與反射片(限WL260)亦屬隨附配件。

01

特徵

  • 感測/ 檢測原理  對照式光電感測器

  • 尺寸(寬 x 高 x 深)  25 mm x 78 mm x 63 mm

  • 外殼形狀(發光)  方形

  • 最大檢測範圍  0 m ... 45 m

  • 檢測範圍  0 m ... 40 m

  • 光源類型  可見紅光

  • 光投射器  LED 1)

  • 光點大小  (距離)Ø 700 mm (40 m)

  • 擴散角度  約 1°

  • 調整  調整旋鈕,270°

1) 平均使用壽命:100,000 h / TU = +25 °C.

機械/電氣



02

  • 電源電壓  12 V DC ... 240 V DC 1)  24 V AC ... 240 V AC 1)

  • 投光器消耗功率  ≤ 4 VA

  • 受光器消耗功率  ≤ 5 VA

  • 開關輸出  繼電器, 電絕緣 2)

  • 開關功能  轉換觸點

  • 開關方式  入光動作 2)

  • 開關電流(開關電壓)  3 A (240 V AC)  3 A (30 V DC)

  • 反應時間  ≤ 20 ms

  • 開關頻率  25 Hz 3)

  • 接收角度  約 20°

  • 連接類型  端子接頭

  • 保護電路  A 4)  C 5)

  • 防護等級  II 6)

  • 重量  120 g

  • 干擾放射  Level EN 61000-6-3

  • 外殼材質  塑膠, ABS

  • 透鏡材質  塑膠, PC

  • IP等級  IP67

  • 供貨範圍  BEF-W260安裝支架

  • 使用類別  AC-15,DC-13, 按照EN 60947-1標準

  • 工作環境溫度  –25 °C ... +55 °C

  • 儲存環境溫度  –40 °C ... +70 °C

  • UL文件號  NRNT2.E128350 & NRNT8.E128350

1) ±10 %.

2) 電感性或電容性負載.

3) 亮/暗比 1:1.

4) A = UV接頭反極性保護.

5) C = 干擾抑制.

6) 額定電壓:250 V AC/DC.

03

規格圖

LMS雷射感測器規格

尺寸圖

尺寸 (mm)

① 投光器或受光器光軸中心

② 1/2" PF電纜線套管,適合於電纜線直徑6至10 mm(下部或後部可選)或M12插頭,下部

③ 橙色LED指示燈:

③ WE 260:開關輸出啟用

③ WS 260:投光器啟用

④ 直通孔位 ø 5.2 mm,兩側適合M5六角螺母

LMS雷射感測器規格

特性曲線

LMS雷射感測器規格

調節選項

③ 橙色LED指示燈:

③ WE 260:開關輸出啟用

③ WS 260:投光器啟用

⑤ 靈敏度調節器

⑧ 端子



LMS雷射感測器規格

檢測範圍示意圖

LMS雷射感測器規格

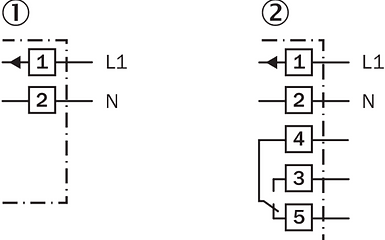

連接示意圖

① 投光器

② 受光器
