WL9-3N1132 對照式光電開關

VISTAL® 外殼的性能



W9-3是集堅固性、性能、改裝功能為一體的緊湊型外殼規格的感測器。採用VISTAL® 外殼將達到出色的機械堅固性,SICK 透鏡與ASIC技術實現同類最佳性能。接頭、安裝與透鏡參數中的獨特改裝發揮了所有優勢—因此,W9-3成為高要求自動化任務的完美解決方案。

將優點賦予您的機器。

01

特徵

  • 感測/ 檢測原理  反射片式光電感測器, 自動校準

  • 尺寸(寬 x 高 x 深)  12.2 mm x 50 mm x 23.6 mm

  • 外殼形狀(發光)  方形

  • 安裝孔  M3

  • 最大檢測範圍  0 m ... 5 m 1)

  • 檢測範圍  0 m ... 3 m 1)

  • 光源類型  可見紅光

  • 光投射器  PinPoint LED針點式光點 2)

  • 光點大小  (距離)Ø 45 mm (1.5 m)

  • 波長  650 nm

  • 調整  簡便教導設定鍵

1) PL80A反射片.

2) 平均使用壽命:100,000 h / TU = +25 °C.

機械/電氣



02

  • 電源電壓  10 V DC ... 30 V DC 1)

  • 殘餘漣波  < 5 Vss 2)

  • 耗電量  ≤ 30 mA 3)

  • 開關輸出  NPN 4)

  • 開關功能  補償值

  • 開關方式  入光動作/遮光動作 4)

  • 輸出電流   Imax.≤ 100 mA 5)

  • 反應時間  < 0.5 ms 6)

  • 開關頻率  1,000 Hz 7)

  • 連接類型  4蕊電纜線, 2 m 8)

  • 電纜線材質  PVC

  • 導體截面積  0.14 mm²

  • 保護電路  A 9)  B 10)  C 11)

  • 防護等級  III

  • 重量  80 g

  • 偏光鏡  ✔

  • 外殼材質  塑膠, VISTAL®

  • 透鏡材質  塑膠, PMMA

  • IP等級  IP66  IP67  IP69K

  • 工作環境  溫度–40 °C ... +60 °C

  • 儲存環境  溫度–40 °C ... +75 °C

  • UL文件號  NRKH.E181493

1) 使用短路保護電源工作時的限值:最大8 A.

2) 不得超過或低於Uv公差.

3) 無負載.

4) Q = 亮動作.

5) 自Tu 50 °C起,允許的最大載荷電流Imax.= 50 mA.

6) 電阻負載下的信號傳播時間.

7) 亮/暗比 1:1.

8) 0 °C以下勿折曲電纜線.

9) A = UV接頭反極性保護.

10) B = 輸入輸出極性保護.

11) C = 干擾抑制.

03

規格圖

LMS雷射感測器規格

尺寸圖 WL9-3、WSE9-3

尺寸 (mm)

① 投光器與受光器光軸中心

② 直通孔位M3 (ø 3.1 mm)

③ 黃色LED指示燈:光線接收狀態

④ 綠色LED指示燈:運行顯示

⑤ 電纜線或公接頭

⑥ M8,4-Pin公接頭

⑦ M12,4-Pin公接頭

LMS雷射感測器規格
LMS雷射感測器規格

連接示意圖

調節選項 教導設定單鍵

③ 黃色LED指示燈:光線接收狀態

④ 綠色LED指示燈:運行顯示

⑧ 教導設定鍵



LMS雷射感測器規格
LMS雷射感測器規格

光點大小 WL9-3,紅光,5 m

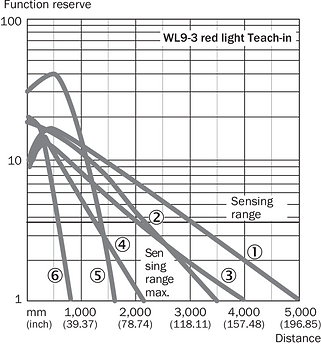

特性曲線 WL9-3,紅光,5 m

① PL80A反射片

② P250反射片

③ PL40A反射片

④ PL20A反射片

⑤ PL10F反射片

⑥ REF-IRF-56反射貼紙



LMS雷射感測器規格

檢測範圍示意圖 WL9-3,紅光,5 m

① PL80A反射片

② P250F反射片

③ PL40A反射片

④ PL20F反射片

⑤ PL10F反射片

⑥ REF-IRF-56反射貼紙
