GL6-N1112 光電開關

Global感測器—用於商業級的經濟型方式

G6 Global感測器—迷你外殼的光電感測器系列,具備最佳性價比。Global感測器不僅在安裝中以1英寸的標準孔間距出眾,而且還在所有相關功能的特性中表現出色。借助PinPoint LED針點式光點、金屬固定插口、面積大且明亮的LED顯示、方便操作的調節螺絲釘以及IP 67防護等級與最新型SICK-ASIC技術,Global感測器遠遠超出標準。

01

特徵

  • 感測/ 檢測原理  反射片式光電感測器, 雙透鏡

  • 尺寸(寬 x 高 x 深)  12 mm x 31.5 mm x 21 mm

  • 外殼形狀(發光)  方形

  • 最大檢測範圍  ≤ 6 m 1)

  • 檢測範圍  ≤ 5 m 1)

  • 光源類型  可見紅光

  • 光投射器  PinPoint LED針點式光點 2)

  • 光點大小(距離)  Ø 8 mm (350 mm)

  • 波長  650 nm

  • 調整調整旋鈕,  270°

1) PL80A反射片.

2) 平均使用壽命:100,000 h / TU = +25 °C.

機械/電氣



02

  • 電源電壓  10 V DC ... 30 V DC 1)

  • 殘餘漣波  ± 10 % 2)

  • 耗電量  30 mA 3)

  • 開關輸出  NPN

  • 開關方式  入光動作/遮光動作

  • 可選擇開關方式  可選,透過亮/暗轉換開關

  • NPN   HIGH/LOW信號電壓約UV / ≤ 3 V

  • 輸出電流   Imax.≤ 100 mA 4)

  • 反應時間  < 625 µs 5)

  • 開關頻率  1,000 Hz 6)

  • 連接類型  電纜線,3蕊, 2 m 7)

  • 電纜線材質  PVC

  • 保護電路  A 8)  B 9)​  D 10)

  • 防護等級III

  • 重量60 g

  • 偏光鏡✔

  • 外殼材質塑膠, ABS/PC

  • 透鏡材質塑膠, PMMA

  • IP等級IP67

  • 工作環境溫度–25 °C ... +55 °C 11)

  • 儲存環境溫度–40 °C ... +70 °C

  • UL文件號NRKH.E348498 & NRKH7.E348498

1) 使用短路保護電源工作時的限值:最大8 A.

2) 不得超過或低於Uv公差.

3) 無負載.

4) Uv > 24 V時,電流最大值 = 50 mA.

5) 電阻負載下的信號傳播時間.

6) 亮/暗比 1:1.

7) 0 °C以下勿折曲電纜線.

8) A = UV接頭反極性保護.

9) B = 輸入輸出極性保護.

10) D = 輸出過電流及短路保護.

11) 調節後,溫度穩定性+/-10 °C.

03

規格圖

LMS雷射感測器規格
LMS雷射感測器規格
LMS雷射感測器規格

尺寸圖

尺寸 (mm)



LMS雷射感測器規格

Kennlinie GL6

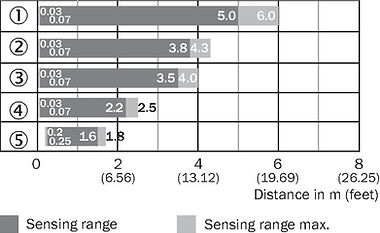

① PL80A

② PL40A

③ P250

④ PL20A

⑤ REF-IRF-56



04

衰減係數
LMS雷射感測器規格
LMS雷射感測器規格

Schaltabstand-Diagramm GL6, GL6G

① PL80A

② PL40A

③ P250

④ PL20A

⑤ REF-IRF-56



  • 提示該值作為參考值,可能略有變化

    金屬    1

    水    1

    PVC    Ca. 0,4

    油    Ca. 0,25

    玻璃    0,6

    陶瓷    0,5

    酒精    0,7

    木材    0,2 ... 0,7

05

應用

LMS雷射感測器規格

在太陽能電池緩衝刀庫內,堆垛中受微小距離限制,當到位性檢查未可靠運行時可能引起空槽。即使電池表面在流程期間發生改變,CQ28電容式近接感測器採用感測技術能可靠檢測矽或玻璃的到位性(7 mm內)。
